安装维护


一、防雷产品安装指南
       适用范围:电源电涌保护器(以下简称电源保护器、保护器)适用于交流电源50/60Hz、380V及以下的TT、IT、TN-S、TN-C、TN-C-S等供电系统,对电网因雷击或浪涌过电压进行保护。信号电涌保护器(以下简称信号保护器、保护器)适用范围详见各产品的单页说明书。
       工作原理:保护器在正常情况下处于高阻态,当电网因雷击或其它原因出现过电压时,保护器立即在纳秒级时间内导通呈低阻态,将过电压引入大地,保护了设备。当过电压通过保护器并消失后,保护器重新变到高阻态,从而不影响设备的正常运行。
       保护断路器:为了防止电源保护器失效后影响电网的正常运行,连接相线的保护器应该串联一个相应电流容量的熔断器或断路器作保护,其分断能力必须大于该处的短路电流,特性曲线选用C型脱扣曲线。
       失效指示:保护器设有失效脱离装置,当保护器因过热、击穿失效时,该装置能自动将其从电网上脱离,同时给出指示信号。保护器正常时标牌显示绿色、失效脱离后标牌显示红色;或正常时绿色LED亮,失效脱离后绿色LED灭。
       遥信触点:保护器有定做带遥信触点的品种(部分保护器已附带),遥信触点是一个常开或常闭的触点,如果保护器的一个或多个模块失效,触点将闭合或断开,送出故障信息。
       计数数据:保护器附带计数功能的,如要查看雷击或浪涌发生的次数,可在“计数显示”位置轻按,即可显示计数次数。如计数次数达到99次,按相应的复位按钮即可复位至00状态,计数器重新开始计数。
       安装方式:模块式保护器采用标准35mm轨道安装;箱式保护器采用挂式安装;PDU保护器采用1U标准机柜式安装。
       接线方式:保护器采用2.5-25mm2的BVR铜导线连接,其接线方法有以下两种:

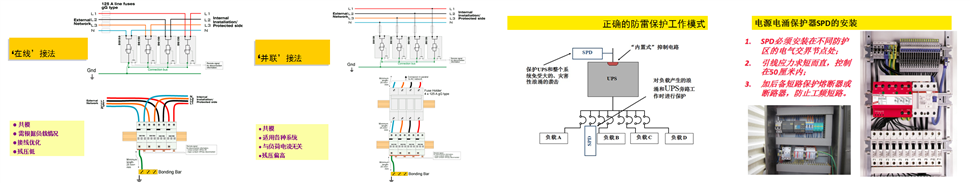

       1)、从电源总开关连线到保护器,再从保护器连线到负载端(凯文接法)。这种方法适用于负载电流100A以下的配电箱,使用导线截面应该按负载电流选用。
       2)、从电源总开关连线到保护器,还从电源开关连线到负载端(普通接法)。这种方法适用于负载电流100A以上的配电箱。连接到保护器的导线截面不受负载电流的影响,但长度不得过长,与接地线的长度总和不得超过50cm。
       接线方法:部分保护器的连接线和接地线,需通过铜鼻子连接牢固,防止雷电流通过产生的线芯收缩造成连接松动。连接导线截面积必须符合相关标准技术要求。
       防水措施:保护器如没有特别说明,则仅适用于室内安装,如安装在室外应增加防水措施。
二、防雷产品维护指南
       检查制度:使用方设备负责人应建立防雷设施检查制度,对相关的防雷设施进行定期检查并记录,落实防雷设施维护工作。雷雨季节半个月对安装的防雷设施检查一次,有雷击发生时,应及时对防雷设施进行一次检查,其它时间每月一次例行检查。确保防雷设施的完好无损,处于正常工作状态。
       检查事项:保护器分为电源和信号电涌保护器,检查事项也分以下两种:
       1)、电源保护器检查事项:检查保护器连接线是否松动;检查保护器外观是否有变形、烧痕;检查保护器的失效状态是否正常(两路保护的,只有1个LED亮,说明一路正常一路损坏),检查是否有烧焦气味等。有条件时可检查保护器的泄漏电流是否满足相关技术要求。
       2)、信号保护器检查事项:检查保护器连接线是否松动;检查保护器外观是否有生锈、变形、烧痕;检查是否有烧焦气味;检查各状态指示灯是否正常;检查信号的传输质量是否正常;检查信号设备外壳与接地线连接是否正常。
不管电源或信号保护器,有条件时均可检查保护器的接地电阻值是否满足相关技术要求。对由于时间长或其他原因导致接地系统失效的,需要提醒使用方进行整改。
现场安全:检查、操作人员应具备相应资格。更换保护器严禁带电操作,应做好安全防护,注意人身安全,保护器接入电网时应按PE、N、L的顺序接入。
       现场处理:当发生雷击事故后,使用方应保护事故现场,并在一个工作日通知安装方到现场勘察、分析和处理。安装方在接到通知一个工作日内作出回应,并在三个工作日内到现场处理,否则,使用方有权不保护现场。如遇特殊情况,为保证设备正常运行而导致现场被破坏的,需事先电话通知安装方,并拍摄好现场照片,提供给安装方作为分析资料。否则,安装方及产品提供方有权不对本次事故负责。
       维护更换:电源保护器无需特别维护,只需定期检查;若失效指示牌(灯)显示保护器失效或其它说明保护器失效的情况,则表明保护器已经损坏,必须立即更换。
信号保护器也无需特别维护,当系统工作出现故障怀疑保护器时,可拆除保护器后再检查,若还原到未接保护器时的状态后系统恢复正常,则说明保护器已经损坏,必须立即更换。具体更换规定可参考供货合同或协议。
信号保护器在更换时,不得将保护器的输入端(IN)与输出端(OUT)接反。否则,当线路发生浪涌过电压时不能有效保护相关设备。
       责任承担:任何单位或个人,未经安装方同意不得擅自对防雷设施进行拆装、拆解或更改、更换,否则因此造成的雷击设备损坏事故或其他事故,安装方和产品提供方不承担责任。
